8口USB 3.0獨立帶寬Type-C 界麵采集卡
USB 3.0 (又名USB 3.1 Gen 1) 能夠實現高質量視訊、低功耗和低成本,所以目前在3D掃描及機器視覺的應用越來越普及,其應用種類也越來越多,加上圖像傳感器分辨率和幀速率的提高,市場對高速全帶寬的USB3.0數據采集卡需求持續的增加中,就USB采集卡的應用種類可以概分為以下三類,第一類應用是采集卡需要接非常多的USB接口相機,USB接口相機不需要全帶寬,所以需要多個USB接口接口每個接口不需要全帶寬速度的采集卡;第二類應用是采集卡需要接非常多的USB接口相機,USB接口相機需要全帶寬,所以需要多個USB接口接口但每個接口必需要全帶寬速度的采集卡;第三類應用是采集卡要能固定線材避免線材因為機器擺動而脫落,所以需要USB接口接口含鎖固機製的采集卡。
針對這幾種不同的需求,除了IOI映奧先前已推出過4口獨立帶寬的U3X4-PCIE4XE101 / U3X4-PCIE4XE111采集卡外,市麵上最多有到8口4個獨立帶寬的USB 3.0采集卡產品,但其產品因擋片尺寸限製無法含有鎖固機製,容易因為機器擺動而造成線材脫落。
采集卡上的傳輸連接器開口對應於PCI擋片上,而目前PCI擋片受限於計算機機殼開口的尺寸規範,使得能夠布置在采集卡上的傳輸連接器數量受到限製,PCI標準擋片,其可布置的範圍的寛度與高度各僅有12.06mm及89.9mm而已。因此,如何能在PCI擋片有限的尺寸規範內布置多個傳輸連接器,成為采集卡設計的重要課題。
映奧對於這樣的課題不斷的努力,致力於提供客戶更好的解決方案,加上連接器的尺寸也越來越小,傳輸速度越來越快,IOI映奧使用了當前最新的USB Type-C 接口,並利用迭置子板方式改良出更好的8口USB 3.0獨立全帶寬Type-C 接口采集卡,不但能提供8個USB 5Gbps獨立全帶寬接口,又能提供線材鎖固的機製,滿足廣大客戶的需求。
此產品結構設計也獲得實用新型專利CN 204178286U。本實用新型透過USB采集卡主板體以及迭置子板體的方式,使得擋片在有限的空間中,可布置最多的板端連接器,這樣的設計能滿足目前機器視覺及自動化市場中的應用,例如需要使用到多個USB視覺相機及裝置的3D掃描、安全監控、生產檢測、大量拷貝以及生產製造等,這樣的設計可以解決采集卡USB 接口接口不足、帶寬不夠的問題。
產品優勢:
多接口的USB采集卡
使用主板迭置子板的設計,能提供8個USB Type-C接口接口
全帶寬的USB采集卡
有8個獨立USB 3.0芯片,能同時提供8台高速USB3 相機5Gbps全帶寬
PCI Express x8 Gen 2能提供每個USB接口達 5Gbps帶寬
可鎖固線材的USB采集卡
Type-C 接口附線材鎖固螺絲孔,能固定線材避免線材因為機器擺動而脫落

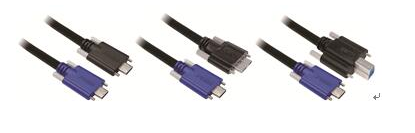

目前市場上常見的Type-C傳輸電纜多為短線(0.5~1M) ,為了因應機器視覺市場長線(3~5m)需求,所以91香蕉视频官网也推出一係列USB 3.0 Type-C長距離帶螺絲鎖固的傳輸電纜供客戶選擇。
