    機器視覺技術在鋰電池封邊缺陷檢測的應用

    發布時間: 2019-08-06發布者: 瀏覽量: 1479

     目前,對於電池缺陷檢測的傳統方法是人工測量和判斷。機器視覺的檢測係統可以克服人工檢測的缺點,如電池檢測結果受檢測人員主觀意願、情緒、視覺疲勞等人為因素的影響,從而使檢測結果標準、可量化,提高整個生產係統的自動化程度;既節約了人力成本,也避免人為統計數據所帶來的錯誤。其中,如何突出缺陷、提取有用信息是視覺處理難點所在。

       今天和大家分享鋰電池封邊缺陷檢測的案例,在鋰電池的實際生產中為防止電池漏液,造成安全事故,鋰電池封邊檢測應做到:
    1、檢測電池是否封邊完好;
    2、封邊到電池邊緣的距離,以及是否存在褶皺。
    一、難點檢測

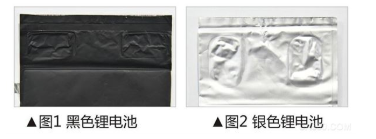

    工件有銀色、黑色2種顏色,銀色工件反光性較強,要求光源的均勻性比較好,在檢測褶皺時易與背景區分。

    二、機器視覺技術檢測硬件係統
       實驗環境采用自行搭建的模擬現場環境。如圖3所示:實驗采用的視覺檢測係統主要由相機、鏡頭及光源組成。相機分辨率為3840x2748像素。鏡頭采用高清晰1000萬像素級定焦鏡頭(OPT-C3514-10M),鏡頭工作距離為540±5mm,視場100mmx75mm。實際運用中,光源需采用高角度進行打光,采用了OPT-RI係列環形光源OPT-RI18000-R與 OPT-RI10015-R相結合打光,突出鋰電池的三維信息,有效解決對角照射陰影問題,也能克服光源亮度不夠的情況,光源的均勻性可以得到保證。同時采用OPT-LI係列OPT-LI21222-W條形光源, 從側麵進行打光可增強褶皺與背景之間的對比度,更好的突出缺陷部分。OPT視覺檢測硬件係統可嵌入式的安裝在所需檢測工位上,基本無需對原有設備進行改造。


                                             ▲圖3  鋰電池缺陷檢測示意圖
    三、獲取圖像
    獲取圖像要點:

    1、需抓取電池封邊的上邊緣與電池上邊緣,通過測量兩者之間的間距,來判斷封邊是否有偏移(如圖4所示);
    2、需抓取電池封邊上的褶皺,來判斷是否封邊完好(如圖5所示)。

    四、軟件檢測說明
       OPT旗下品牌SCI的SciSmart智能視覺軟件是基於Windows係統的圖像處理軟件,具有圖形化操作界麵,包含多種圖像處理功能,可對圖像內容進行多種運算以及疊加處理,使其達到理想效果。
    4.1  檢測封邊距離
    鋰電池封邊檢測時,受到各種褶皺影響局部反光效果不均勻,因此普通軟件方法檢測距離時容易受到平整度和背景整潔度的影響。通過SciSmart智能視覺軟件各種圖像算法疊加可將幹擾因素過濾,隻保留需要的部分。檢測結果如圖:

    4.2  褶皺檢測
       因褶皺檢測特征相對邊緣不夠明顯,幹擾因素更多,檢測難度較大。但通過SciSmart智能視覺軟件合理的圖像運算疊加,可得到需要的圖像效果,甚至在特征不明顯時也可將其突顯出來。

       由於打光效果差異,產品圖像效果整體趨向於平麵化,褶皺相較於其他打光方式更為明顯,經SciSmart智能視覺軟件合理的圖像處理運算,褶皺部位顯示為黑色連通的鍾乳石效果,檢測其連通性即可判斷褶皺。

       本文主要以鋰電池進行作為實驗對象,結合SciSmart智能視覺軟件,完成對鋰電池封邊缺陷檢測。通過仿真確定以中值濾波為基礎的各種解決方法。深入研究了圖像的處理算法,其中包括圖像提取、中值濾波、二值化等步驟。最後通過邊緣模板匹配的相似度值對比,檢測到鋰電池的封邊是否偏移、判斷褶皺等問題。該方法還可用於其他行業對缺陷進行檢測的項目中。


    文章來源:互聯網,91香蕉视频官网機器人http://www.qzyywl.com整理發布
